设备简介

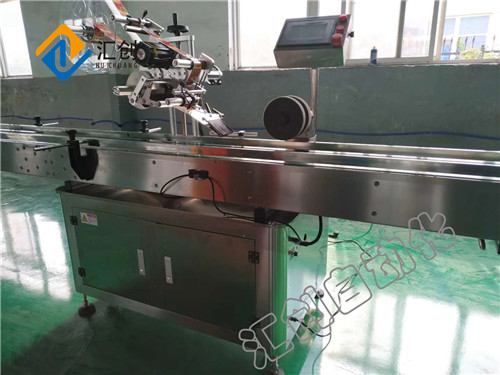

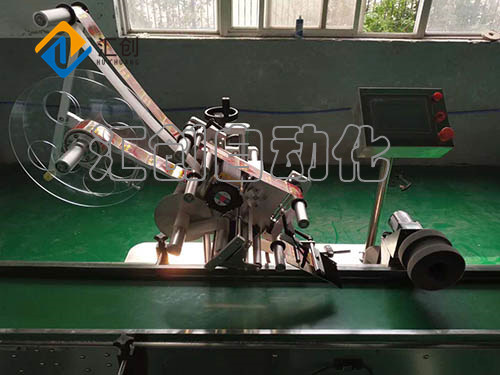

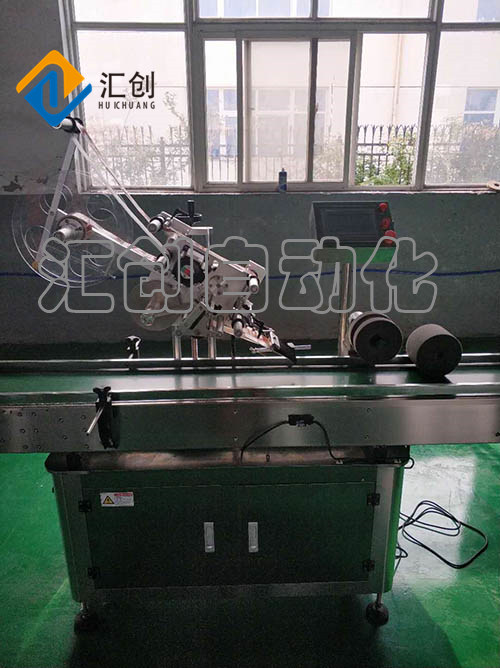

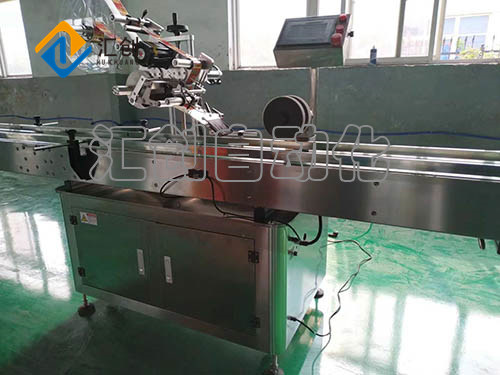

2.1产品名称：平面贴标机

该设备主要适用于食品饮料、粮油、医药、日化、化工等行业扁型、方型物体的单面自动贴标。

2.2贴标机工作原理

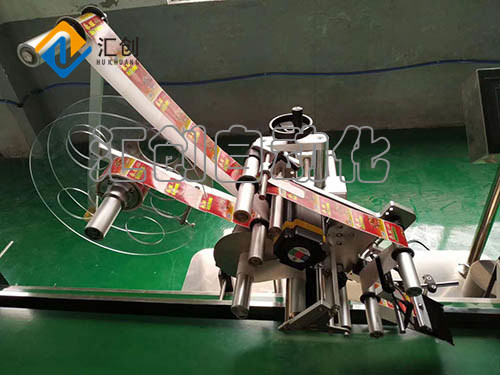

分瓶，使被贴物按需要的间距分离开； 输送物料经过测物电眼时，检测到被贴物； 贴标头步进（伺服）电机转动，标签从剥离板上剥离出标并使标签前端粘贴于被贴物表面，底纸回绕； 测标电眼检测到标签间隙时，标签按设置继续向前伸出预出标长度，送标器步进（伺服）电机停转，出标停止； 被贴物进入卷标装置/抚标装置，标签被平整地卷/压在被贴物上。

2.3平面贴标机机理及流程

依贵司要求，需要贴单标签于纸箱的一侧，我们推荐使用我司生产的平面贴标机，它由一个贴标机头组成；分别位于输送板链的一侧，扁瓶或方瓶单面贴标时，被贴物经由贴标机输送带进入，由输送线带入贴标区域。进入贴标区域后，视物光纤检测到瓶子，将光电信号传输到PLC，由PLC处理后将输出信号传输到步进电机，由步进电机出标，通过抚标毛刷将标签贴到瓶子上，经过海绵滚轮（加压板使瓶子转起来）抚平标签，贴好标签后的物体由贴标机输送带进入下一流程。

如需更换产品贴标时，只需要更换模具；调整贴标主机头到相应的位置并设置好人机界面里的参数（参数可设多组可储存方便以后更换产品时调用）即可进行贴标本机方便实用，操作快捷；广泛适用于各种扁瓶、方瓶等物体的贴标。

型 号 Model SL-T

驱动方式 Drive 步进电机 Step motor Drive

操作方式 Direction 右进/左进 Right/Left

贴标速度 Labeling speed 0-150pcs/min

标签尺寸 Label size Width:10-100mm

贴标精度 Precision ±0.5mm(视瓶子圆真度、垂直度而定)

标签卷最大外径 Label roll Max:300mm

标签卷内径 Label core Stander :76mm

本机尺寸 Machine size 2000mmX800mmX1300mm

重 量 Weight 250kg

电 源 Power AC110V/220V

印字装置 Coding device HP-260Q
