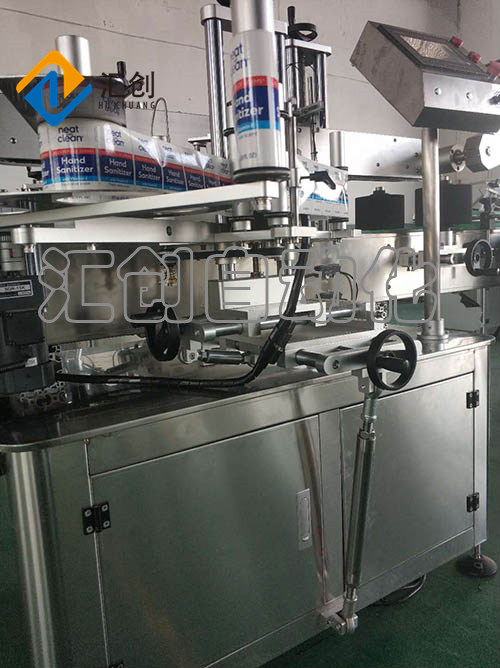

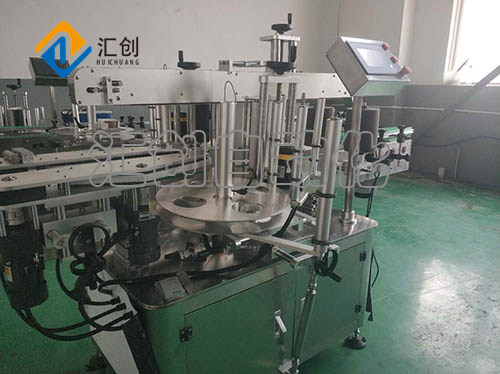

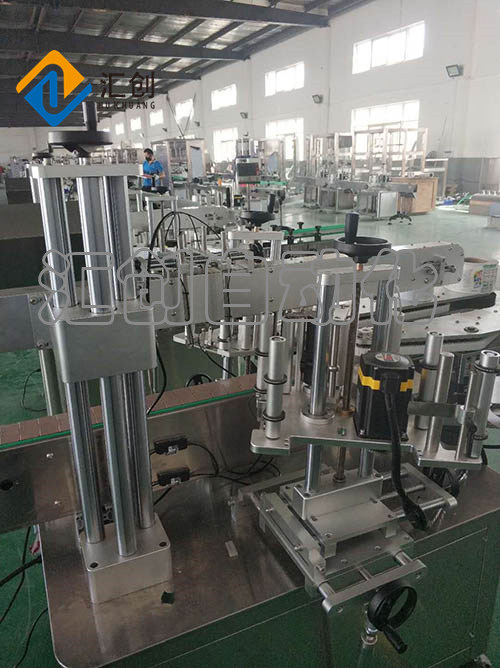

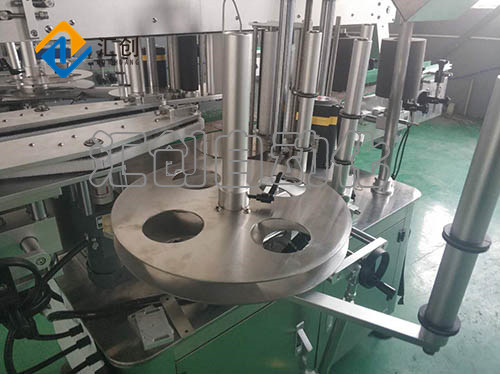

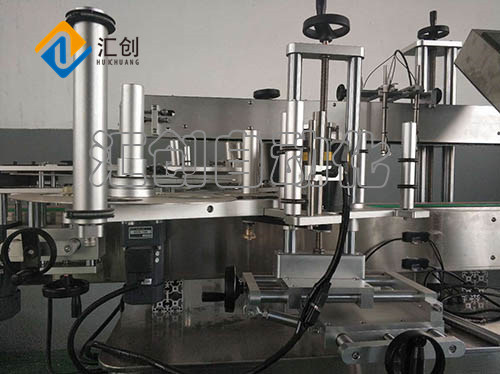

设备简介

双面不干胶贴标机功能强大，一台机可实现多种产品的双面贴标（扁瓶、方瓶、异形瓶等）

l贴标精度高，标带绕行采用纠偏机构，标带不走偏，稳定性好，贴标平整、不起皱、无气泡；

l 贴标速度、输送速度、分瓶速度可实现无级调速，方便生产人员根据实际需要进行调整；

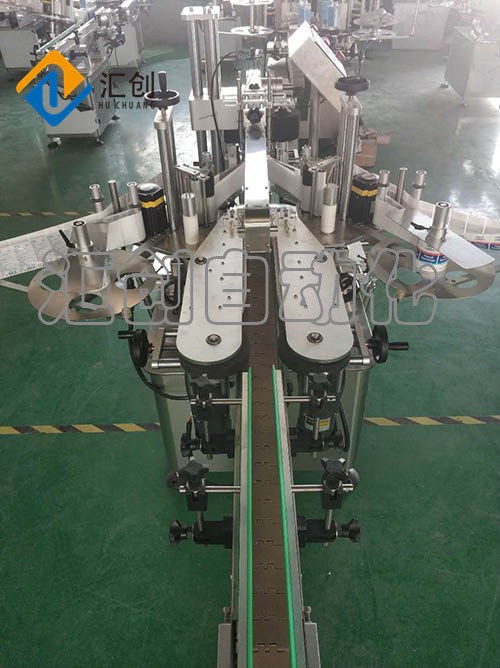

l针对扁瓶、方瓶、弧面瓶，采用了双侧同步导向链条，自动保证瓶子对中性，对工人放瓶和流水线对接进瓶要求低，大大降低工人作业或流水线对接难度。

l 配置弹压式压顶机构，保证产品输送平稳，且有效消除瓶高的本身误差。

l 应用灵活，瓶子站立式贴标，具备自动分瓶功能，可单机生产，也可接流水线生产；

l 配置两重覆标机构，首次保证贴标精度，二次覆标，有效消除气泡和保证头尾贴紧。

l 具备无物不贴标，无标自动校正和自动检测功能；

l 具有故障报警功能，生产计数功能，省电功能(设定时间内无生产时，设备自动转到省电待机状态)，生产数设定提示功能，参数设置保护功能(参数设置分权限管理)；

编号 零件名称 型号 数量 公司

1 贴标步进马达 MSMD082G1U 2 百朗（台湾）

2 贴标马达驱动器 MCDHT3520E 2 百朗（台湾）

3 输送带马达 RV50-30-0.75FA-DZ-ZA-b06 1  VTV

4 输送带马达齿轮箱 1 VTV

5 校正马达 YN90-120-15G15 1 VTV

6 校正马达齿轮箱 1 VTV

7 分瓶马达 YN90-120-30G15 1 VTV

8 分瓶马达齿轮箱 1 VTV

9 卷标马达 YN90-90-5G15 1 VTV

10 卷标马达齿轮箱 1 VTV

11 扶标马达 YN90-40-20G12 1 VTV

12 扶标马达齿轮箱 1 VTV

13 贴标光电 FS-V21 1 基恩士 （日本）

14 标签检测光电 FS-V21 2 基恩士 （日本）

15 可编程控制器 PLC B1-14MT 1 台达（台湾

16 变频器 VFD007M21A-A 1 精研（台湾）

17 人机操作界面 TPC7062KS 1 昆仑通态

18 校正链条 40P 3m 利来

19 输送链板 LL13S(82.6) 5.6m 利来

20 输送驱动链轮 19TP38.1 1 利来

21 输送从动链轮 19TP38.1 1 利来

22 变压器 BK250 1 上海长城

23 同步齿形带 1100H 420DL 5 三星（日本）

24 开关电压 S-35-24 1 台湾 明纬

25 直流电源 CHHE-A/D 1 上海中贺

26 中间继电器 JQX-10F 1 正泰

27 漏电保护器 DZ47LE 1 德力西
